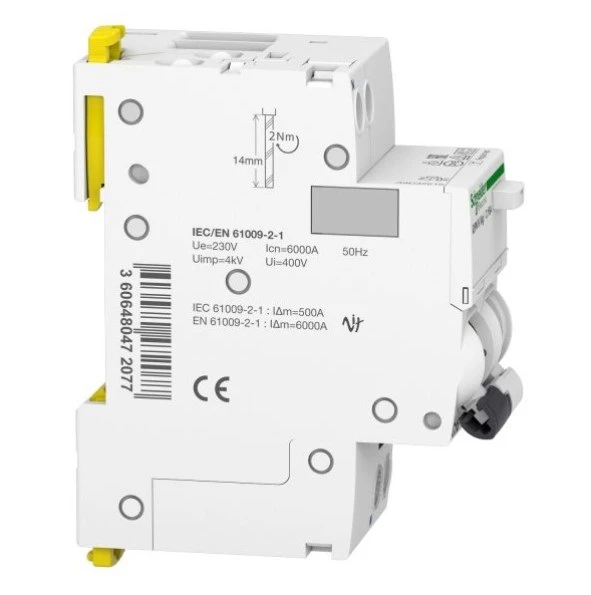

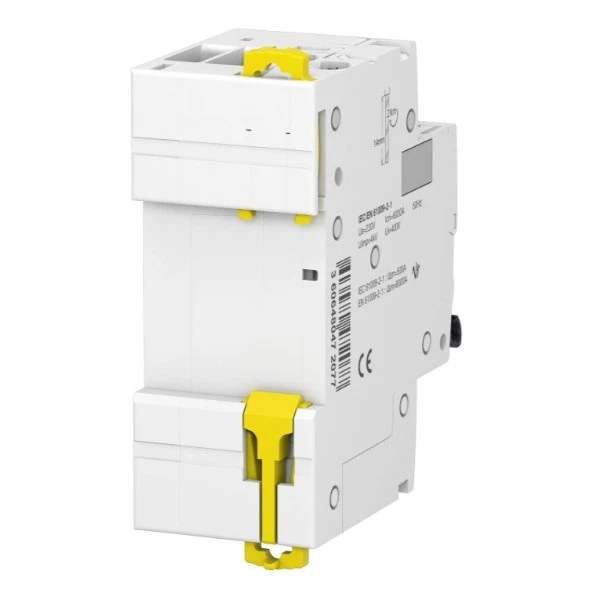

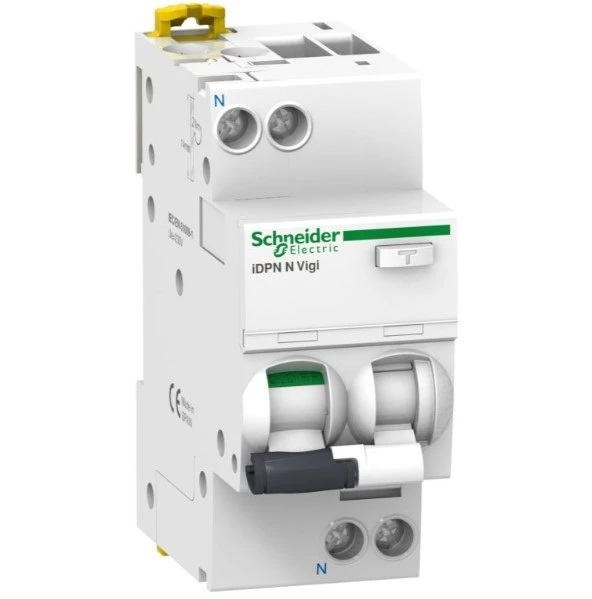

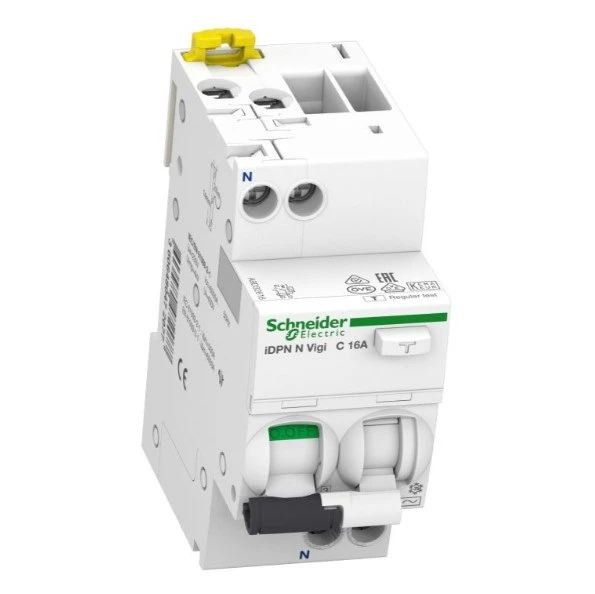

Диференційний вимикач Schneider Electric DPN N ViGi 1p+N 16A С 30mA (C3)

Диференційний вимикач Schneider Electric DPN N ViGi 1p+N 16A С 30mA (C3)

Диференційний вимикач DPN N ViGi (MPN: A9D32616) серії Acti9 iDPN Vigi — це Автоматичний Вимикач Диференційного Струму (АВДС), який поєднує в собі захист від надструмів (автоматичний вимикач) та захист від струмів витоку на землю (ПЗВ). Він призначений для однофазних мереж (1 фаза + нейтраль).

Пристрій забезпечує захист від короткого замикання, перевантаження, ураження електричним струмом через непрямий контакт та небезпеки виникнення пожежі.

Ключові особливості та технології
Конфігурація: 1 полюс, що захищається (фаза) + комутований нейтральний провідник (1P+N).
Кількість модулів: 4 модулі по 9 мм (загальна ширина 36 мм).
Номінальний струм (In): 16 Ампер.
Характеристика відключення: Тип C (для ланцюгів з помірними пусковими струмами).
Клас захисту від витоку: Тип А (реагує на змінні та пульсуючі постійні струми витоку).
Чутливість (Струм витоку): 30 мА (0.03 А) — забезпечує захист людини.
Спрацювання при витоку: Миттєве.
Індикатори VisiTrip/VisiSafe: Надають інформацію про спрацювання та гарантують повне фізичне розмикання контактів для безпечного обслуговування.
Відключаюча здатність (КЗ)
Номінальна відключаюча здатність: До 6000 А (6 кА) при 230 В AC (згідно з МЕК 61009-1).

Технічні характеристики
Артикул (MPN): A9D32616
Тип виробу: АВДС
Серія: Acti9
Номінальний струм: 16 Ампер
Робоча напруга (Ue): 220 В – 240 В AC
Номінальна напруга ізоляції (Ui): 400 В AC
Номінальна напруга імпульсна (Uimp): 4 кВ
Частота: 50 Гц
Кількість захищених полюсів: 1 (у конфігурації 1P+N)
Ступінь захисту IP: IP20 (IP40 при встановленні в щиті)
Ступінь забруднення: 3
Колір: Білий (RAL9003)
Робоча температура: від -5°C до 60°C
Температура зберігання: від -40°С до 85°С
Розміри (ШхВхГ): 36 мм x 85 мм x 73 мм
Глибина вбудовування: 73 мм
Країна виробник: Іспанія
